CNC1200 數控榫卯加工中心

點擊次數：28035 次

適用行業：應用于古典紅木家具、新中式家具

1.      功能：可加工幾十種榫卯結構，直榫，方榫，斜榫，棕榫，飄肩榫，抄手榫，插肩榫等；

2.      結構：精密鑄造高強度鑄鐵底座，退火時效去應力處理，結構穩定，精度保證;

3.      配件：配件均采用世界知名品牌，臺灣上銀導軌絲杠/臺達伺服系統;

4.      精度：底座及橫滑板采用五面體一次裝夾加工而成，精密檢測裝置，保證定位及運行精度;

5.      高速：伺服電機驅動，高扭矩，高動能，更平穩;

6.      臺面：精密高強度鑄鐵臺面，堅固不變形;

一、主要配置及技術參數表

二、設備細節介紹

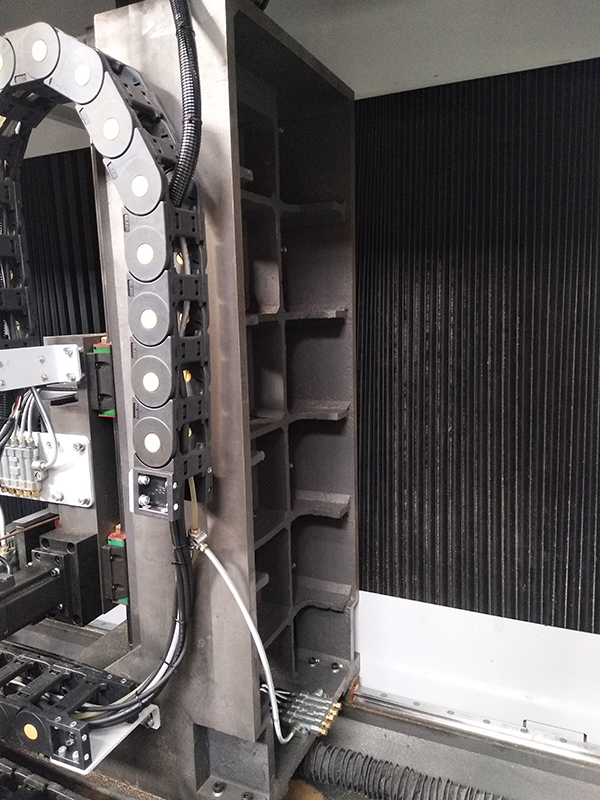

◆底座與滑板采用高強度鑄鐵精密鑄造而成，全部經去應力退火處理，消除內應力，保證使用多年后不會變形。

◆底座與滑板所有加工面，采用大型數控龍門CNC一次成型加工，保證了裝配精度，增加了導軌滑塊的使用壽命，運行平穩。

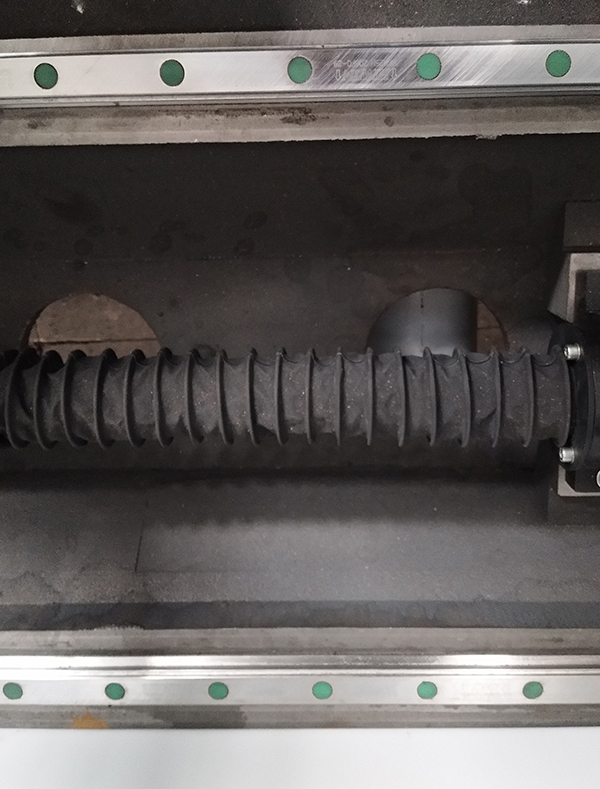

◆X、Z軸采用臺灣上銀25精密方軌，重型法蘭滑塊，保證機床的高速穩定運行。

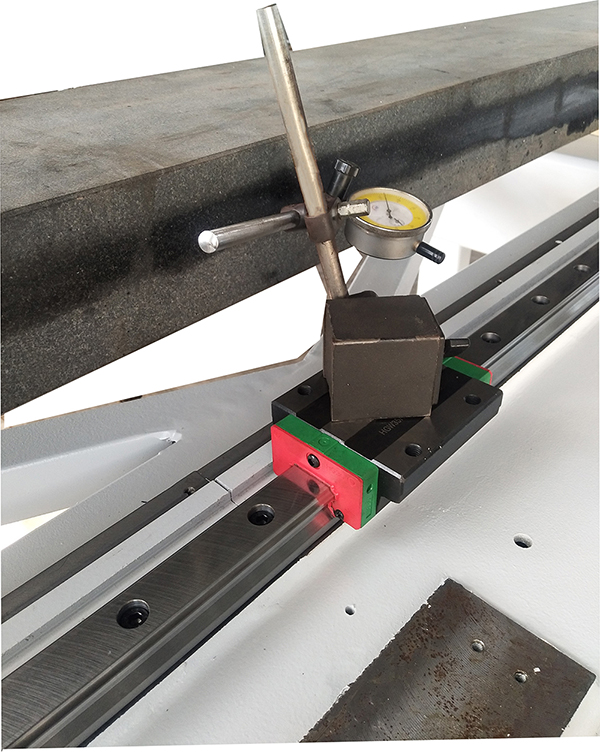

◆每根導軌安裝時，均使用大理石平尺及千分表找正，確保每根導軌的裝配直線度不超過0.05mm/2000mm。

◆壓料除塵裝置，確保加工過程臺面整潔。

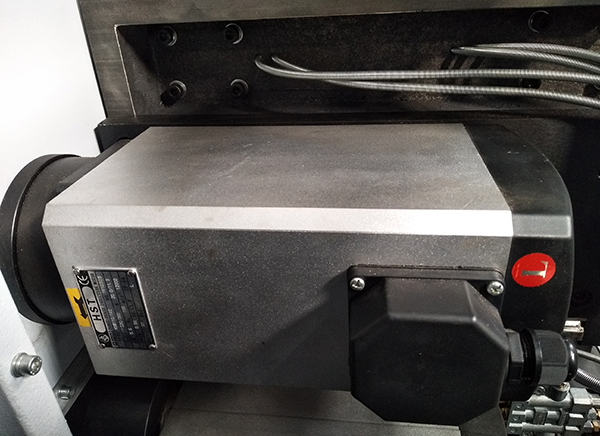

◆榫頭電機采用5.5KW大功率高速電機，保證大吃刀高速加工。

◆臺達重型伺服電機，扭力大，精度高。

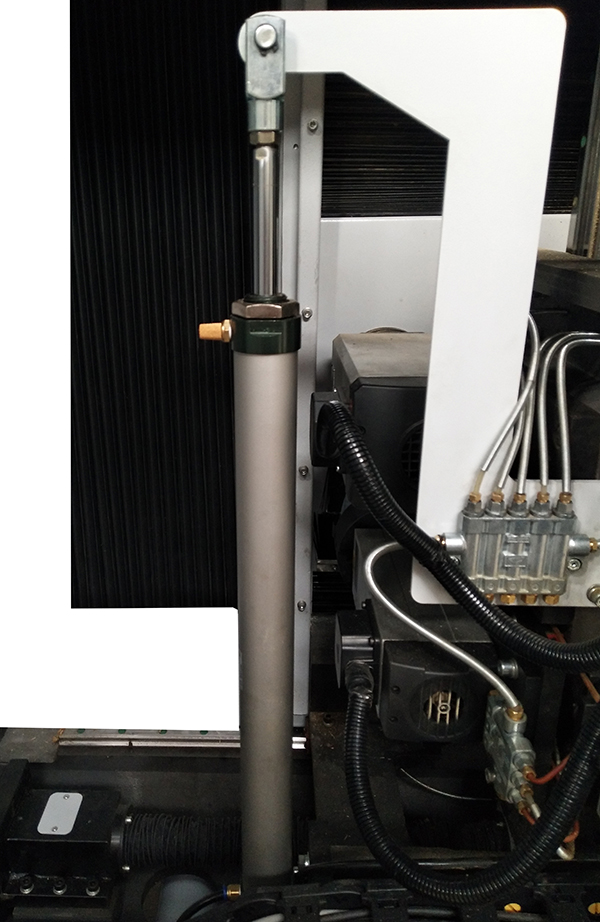

◆平衡氣缸設計，平衡電機負荷，增加機器壽命，保證設備精度。

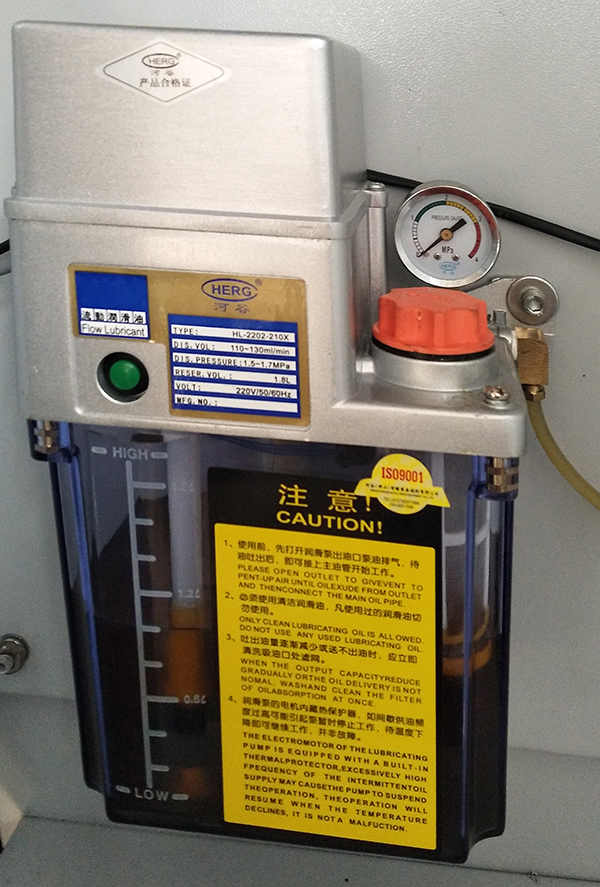

◆采用日本河谷微電腦自動控制注油系統，主動控制油量，保證導軌充分潤滑，減少浪費，保證機床導軌的使用壽命。

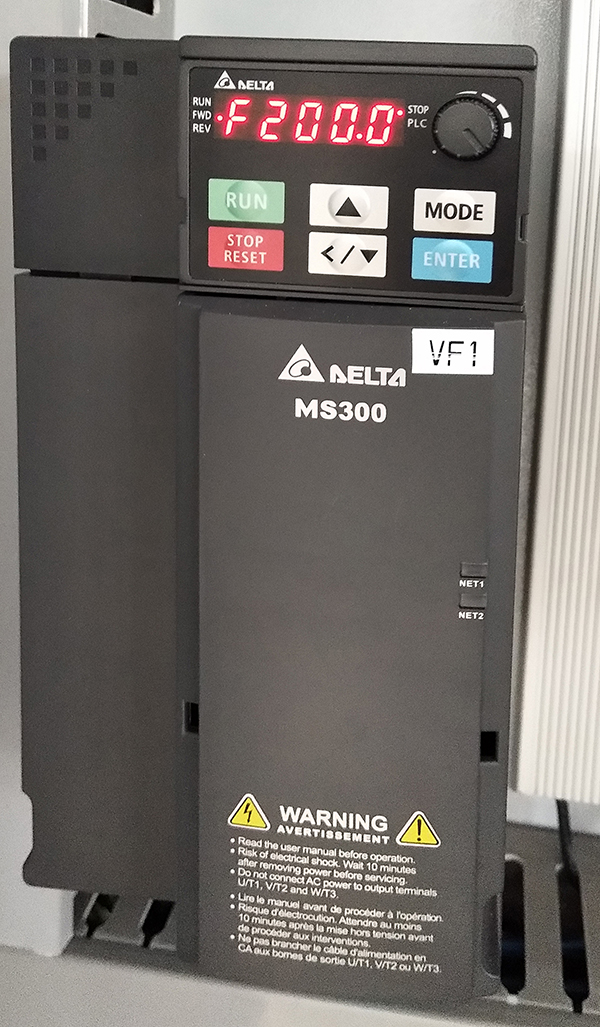

◆采用臺達變頻器，質量穩定可靠。

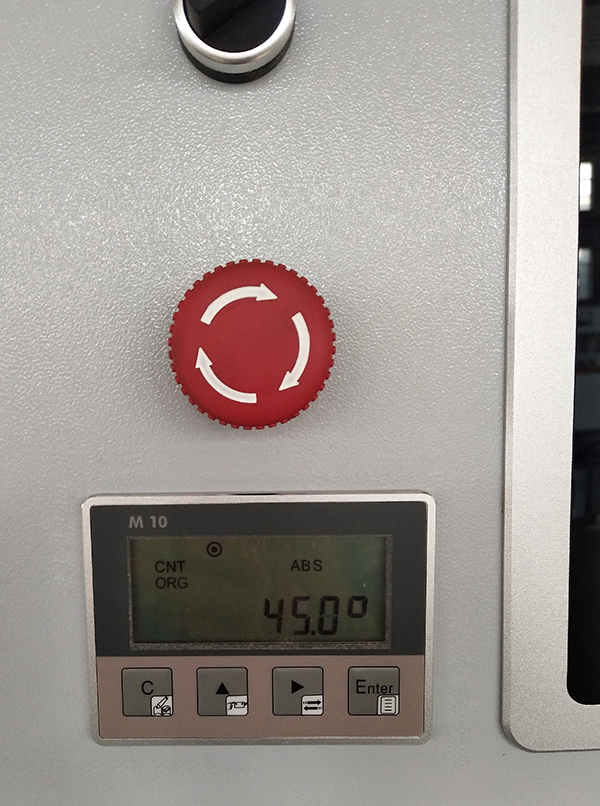

◆高精密角度顯示儀，方便加工過程中角度的調節。

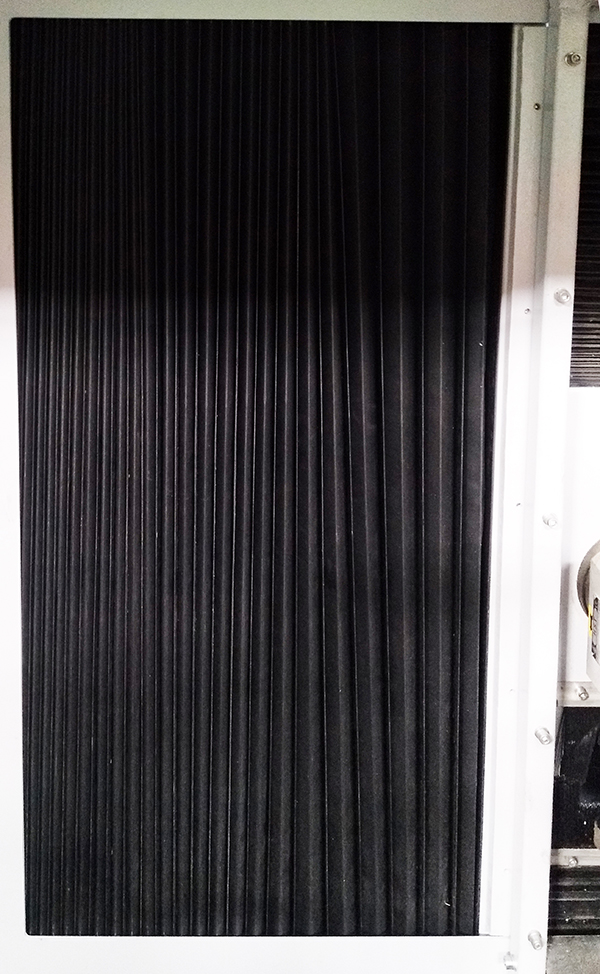

◆封閉式防塵系統，保證整潔的加工環境。

◆ 紅黃綠三色警示燈帶，實時監控機床的運行狀態。

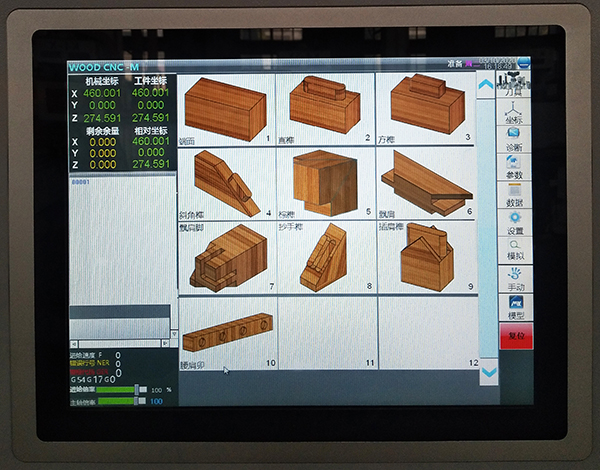

◆ 人性化操作界面，簡潔易操作。

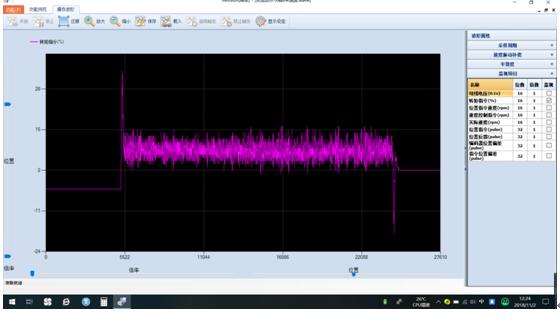

◆每臺機器出廠前都經過嚴格的三軸波形測試，所有參數必須達到設計要求。波形文件存檔記錄，便于售后服務。
